PCBA加工中鋼網的制造要求

發布時間 :2024-04-02 17:18 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCBA加工部
在PCBA(印刷電路板組裝)加工中,鋼網(又稱鋼片、模板)作為關鍵工藝部件,承擔著將焊膏準確地印刷到電路板焊盤上的重要任務。鋼網的制造質量直接影響到PCBA的加工效率和產品質量。因此,對鋼網的制造有著嚴格的要求。本文將從鋼網的材料選擇、結構設計、制造工藝等方面,詳細探討PCBA加工中鋼網的制造要求。

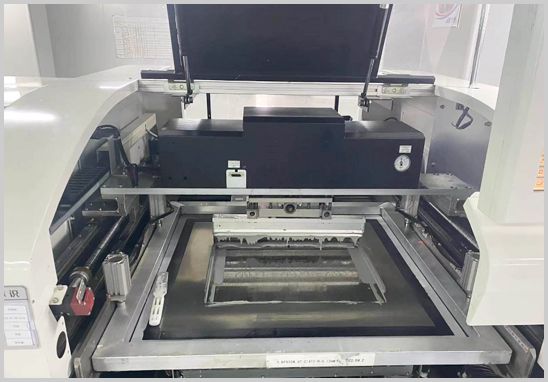

PCBA加工中鋼網的制造要求

鋼網材料選擇
鋼網材料的選擇是制造高質量鋼網的基礎。理想的鋼網材料應具備以下特點:
1. 良好的剛性和平整度: 鋼網需要在印刷過程中保持穩定的形狀,因此材料應具有良好的剛性和平整度,以確保焊膏的均勻印刷。
2. 耐腐蝕性強: 在PCBA加工過程中,鋼網可能會接觸到化學物品,如助焊劑、清洗劑等,因此材料應具有良好的耐腐蝕性,以保證鋼網的使用壽命。
3. 適中的硬度和彈性: 鋼網需要具有一定的硬度和彈性,以確保焊膏能夠順利通過網孔,同時避免網孔變形導致印刷精度下降。
常用的鋼網材料包括不銹鋼和鎳合金。不銹鋼成本較低,但在耐腐蝕性和彈性方面略遜于鎳合金;而鎳合金具有更好的耐腐蝕性和彈性,但成本較高。在選擇材料時,需要根據具體需求和成本綜合考慮。

鋼網結構設計
鋼網的結構設計直接影響到焊膏的印刷精度和效率。在設計鋼網時,需要考慮以下因素:
1. 網孔形狀和尺寸: 網孔形狀應與電路板焊盤形狀相匹配,確保焊膏能夠準確印刷到焊盤上;網孔尺寸則需要根據焊盤尺寸、焊膏厚度等因素進行精確計算,以滿足印刷要求。
2. 網框尺寸和厚度: 網框尺寸應與印刷機臺相匹配,確保鋼網在印刷過程中的穩定性和定位精度;網框厚度需要根據鋼網的剛性和平整度要求進行選擇。
3. 開口率和網孔分布: 開口率設計合理能夠提高印刷效率和質量;網孔分布需要根據電路板上元件的分布進行優化,避免印刷過程中的干涉和堵塞。

制造工藝要求
鋼網的制造工藝是保證其制造質量的關鍵環節。在制造工藝方面,有以下要求:
1. 精確度高: 鋼網的制造需要高精度的加工設備和工藝,以確保網孔形狀、尺寸和位置的精確度。常用的制造工藝包括激光切割、電鑄等。
2. 表面處理: 鋼網表面需要進行拋光、除油等處理,以去除表面毛刺和油污,提高印刷焊膏的流動性和平滑度。
3. 嚴格檢測: 在制造過程中,需要對鋼網的各項指標進行嚴格檢測,包括網孔尺寸、開口率、平整度等。檢測合格的鋼網才能投入使用。

使用和維護要求
除了制造過程中的要求外,鋼網在使用和維護方面也有以下要求:
1. 正確使用: 在使用鋼網時,需要按照規定的操作流程進行,避免過度拉伸、彎曲等行為導致鋼網變形或損壞。
2. 定期清洗: 鋼網使用過程中會沾染焊膏、灰塵等雜質,為保證印刷質量和延長使用壽命,需要定期清洗。清洗時應使用專用的清洗劑和工具,避免對鋼網造成損傷。
3. 妥善保管: 不使用的鋼網應妥善保管在干燥、清潔的環境中,避免受潮、受壓等導致變形或損壞。同時,應對鋼網進行標識和分類管理,以便快速找到所需的鋼網。

綜上所述,PCBA加工的鋼網制造涉及材料選擇、結構設計、制造工藝和使用維護等多個方面。只有滿足這些要求,才能制造出高質量、高精度的鋼網,為PCBA加工提供可靠的保障。如果您有任何PCBA加工的需求,請隨時聯系我們宏力捷電子,我們將竭誠為您提供專業支持和解決方案。
