什么是PCB設計Layout？為什么要掌握黃金法則？

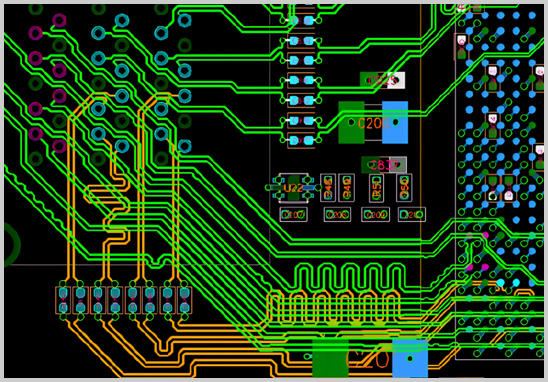

PCB Layout，中文叫PCB布線，是電路設計中的關鍵環節。簡單來說，它就是把元器件放在電路板上后，把它們之間的電氣連接用銅線“畫”出來。一個好的Layout不僅影響產品的性能，還直接決定生產良率和后期維護成本。
而所謂“Layout黃金法則”，就是那些被無數工程師驗證過、總結出來的布線基本原則。掌握這些規則，能讓你的設計少走彎路，避免返工。
宏力捷電子總結的10條PCB設計Layout黃金法則
作為擁有20余年經驗的PCB設計公司，宏力捷電子為客戶總結了以下布線“黃金法則”，適用于從2層到16層、高速信號、BGA封裝等復雜電路板設計場景。
1. 信號完整性第一，優先考慮高速信號走線
- 高速信號（如USB、HDMI、DDR、LVDS）應盡量短、直、少過孔，避免折線走向，減少信號反射。
2. 布線遵循“短、直、粗”原則
走線盡量短可以減少串?dāng)_；直線走向有利于阻抗控制；走線粗能降低阻抗和發熱，尤其是電源線和地線。
3. 布線從電源、時鐘、差分信號優先
這類信號對板子性能影響最大，必須優先規劃布局，合理安排通道，避免后期布不出來。
4. 差分信號必須成對等長、等寬走線
例如USB、LVDS、CAN等差分信號對必須保持長度差異在±10mil以內，并控制阻抗為100Ω。
5. 電源與地必須“就近取用”、避免回流路徑太遠
電源與地走線不要繞太遠，尤其是敏感元件（如ADC、OP）附近，必須布設地環或參考平面。
6. 禁止90度走線和銳角拐彎
90度角拐彎容易造成信號反射和電磁輻射，建議改為45度走線或圓弧連接。
7. 電源層與地層最好做鏡像對稱
多層板設計中，電源層和地層之間的耦合影響整個板子的抗干擾能力，建議做對稱鏡像設計，提升整體EMI性能。
8. BGA封裝采用扇出（fan-out）+盲埋孔策略
BGA封裝密集區建議采用“扇出-過孔-布線”結構，必要時引入盲埋孔提升布線密度。
9. 布線密度優先分層控制
多層板應根據信號類型進行分層（如第2層做電源，第3層做信號，第4層做地），避免信號交叉干擾。
10. 合理使用地島（ground island）
在模擬區域、射頻模塊等敏感區域，建議獨立敷銅做地島，增強EMC性能，同時確保過孔可靠接地。
不同類型電路板的布線重點也不同
- 數字電路板：時鐘信號走線等長，避免交叉串?dāng)_；
- 模擬電路板：電源去耦處理、地線布設尤為關鍵；
- 混合電路板：數模分區，信號隔離布線；
- 高頻板（如RF）：控制阻抗、保護走線完整性為首要目標。
宏力捷電子的專業服務：讓黃金法則真正落地
我們是深圳市宏力捷電子有限公司，20年來專注于多層、高精密、BGA封裝、盲埋孔PCB的專業設計與制造。客戶只需提供原理圖，我們即可完成：
- 專業Layout設計：遵循IPC標準和上述黃金法則
- BOM表建立與優化
- 元件選型與供應鏈采購
- 小批量樣品制作與功能測試
PCB設計沒有捷徑，唯有遵循規律、積累經驗。通過掌握并落實“Layout黃金法則”，你可以大大降低項目出錯風險、縮短設計周期，提高產品的一致性和穩定性。如果你正在尋找專業可靠的PCB設計合作伙伴，宏力捷電子隨時為你服務！
