PCB設計時，PCB頂層和底層可布置元件，其中的一層可設計為按鍵面其它接口界面，為了保證EMC及ESD性能，在頂層和底層一般不走線，如果要走線也只能走短線，且走線要盡量少。
1、PCB設計四層板電氣層的布置
四層板的PCB設計我司在KEY板及LCD上應用較多，一般采用下面的電氣層分布：
第一種布置方法：第一層：元件層，第二層：信號線層，第三層：信號線層，第四層：元件層。
第二種布置方法：第一層：元件層，第二層：信號線層，第三層：地線層，第四層：元件層。
第三種布置方法：第一層：元件層，第二層：信號線層，第三層：電源層，第四層：元件層。
2、PCB設計六層板電氣層的布置：
現(xiàn)我公司布置六層板時，一般采用下面的電氣層分布：

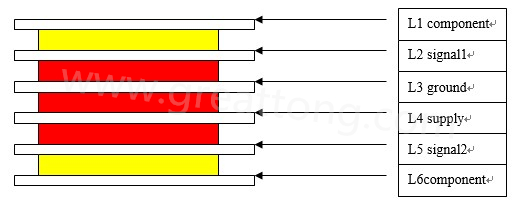

第一層：元件層，第二層：信號線層，第三層：地線層，第四層：電源線層，第五層：信號線層，第六層：元器件層。
圖2.1 六層HDI板電氣結構
3、PCB設計八層板電氣層的布置
八層板推薦使用以下電氣層分布：
第一層：元件層，第二層：信號線層，第三層：地線層，第四層：電源線層，第五層：信號線層，第六層：地線層，第七層：信號線層，第八層：元件層。
