PCB設計中焊盤設計標準的詳細介紹

發布時間 :2024-09-09 17:28 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部
在電子制造領域,焊盤設計是PCB設計中至關重要的環節,它直接影響元器件的安裝質量和電路板的性能。作為一家專業的PCB設計公司,深圳宏力捷擁有豐富的焊盤設計經驗,致力于為客戶提供高效可靠的設計方案。

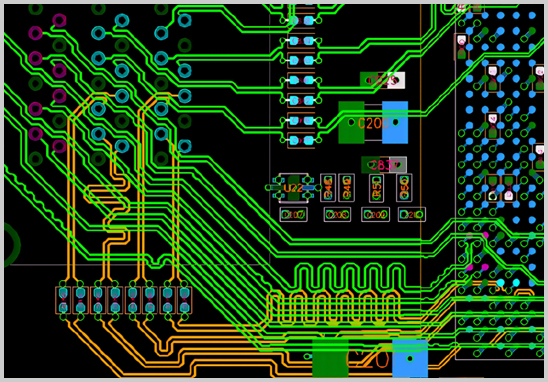

PCB設計中焊盤設計標準

1. 焊盤的基本定義和目的
焊盤(Pad)是印刷電路板上用于焊接元器件引腳的金屬區域,通常由銅制成。其主要目的是確保元器件與電路板之間形成穩定的機械和電氣連接。焊盤設計的質量直接影響焊接強度、電氣性能以及整體PCB的可靠性,因此焊盤設計是PCB布局和制造過程中不可忽視的關鍵部分。

2. 焊盤的尺寸和形狀標準
焊盤的尺寸和形狀設計必須兼顧工藝可制造性、元器件焊接要求以及電氣性能。常見的焊盤類型有以下幾種:
2.1 通孔焊盤(Through-hole Pads)
通孔焊盤是用于插裝元器件的焊接區域,通常伴有鉆孔,供元器件引腳穿過PCB。此類焊盤應根據元器件引腳直徑和PCB層厚度進行設計,確保足夠的焊料填充量。IPC-2221標準建議,焊盤孔徑應比元器件引腳直徑大約 0.2 - 0.3mm,以確保引腳順利通過,并留有焊料填充空間。

2.2 表面貼裝焊盤(Surface Mount Pads)
表面貼裝焊盤用于表面貼裝元器件(SMDs)的焊接,無需穿孔。其尺寸和形狀應與元器件引腳的大小和布局一致。IPC-7351A標準提供了詳細的表面貼裝焊盤設計指南,常見的形狀有矩形、橢圓形和圓形。設計時應考慮焊料分布,焊盤過小會導致焊接不良,過大則可能引發焊料橋接。

2.3 焊盤間距
焊盤之間的間距決定了焊接時是否會發生短路或虛焊問題。根據IPC-2221標準,焊盤之間的最小間距應考慮制造工藝能力和元器件引腳間距,尤其是細間距元器件(如QFN、BGA)的設計要求。一般來說,焊盤之間的最小間距應不小于 0.2mm,以確保良好的焊接和電氣性能。

3. 焊盤與其他PCB設計元素的關系
3.1 焊盤與導線
焊盤與導線之間的連接設計直接影響電路的導電性能和機械強度。導線寬度和焊盤連接點的角度應盡量避免過急的轉角,通常建議使用45度斜角或弧形連接,以減小導電路徑阻抗,避免信號完整性問題。此外,焊盤的設計還應考慮電流負載能力,較大的電流要求更寬的導線與焊盤連接。

3.2 焊盤與組件
焊盤尺寸必須與元器件引腳的尺寸匹配,以確保焊接時元器件能夠牢固固定在PCB上。如果焊盤過小,焊接強度不足,可能導致元器件脫落;如果焊盤過大,焊接時的焊料量可能不足或?qū)е潞噶蠘蚪?。特別是對BGA和QFN等高密度元器件,其焊盤設計要求更加嚴格。

3.3 焊盤與過孔(Via)
當焊盤與過孔靠得太近時,焊接時焊料可能流入過孔,導致焊點不完整或虛焊。因此,建議在設計焊盤時保持合理的焊盤-過孔距離,或者在需要的情況下使用“埋孔”或“盲孔”設計,以避免焊料流失。

4. 常見問題和解決方案
4.1 焊盤剝離
焊盤剝離通常是由于設計不當或加工過程中過高的熱應力引起的。解決這一問題的關鍵在于正確控制焊盤與PCB基板之間的粘附力,并在設計時確保焊盤尺寸合適,特別是在大電流情況下,需要適當增加焊盤的面積。

4.2 焊料橋接
焊料橋接是指焊盤之間的焊料相連,導致短路。常見原因是焊盤間距過小或焊盤過大。解決方法包括增加焊盤間距、減小焊盤尺寸或調整焊接工藝參數。

4.3 焊盤氧化
焊盤氧化會導致焊接不良或虛焊。為避免這一問題,建議在設計時選擇抗氧化處理的焊盤材料,如OSP(有機保焊劑)、鍍錫或鍍金。同時,注意元器件和PCB的存儲條件,避免過度暴露在空氣中導致焊盤氧化。

5. 行業標準和指南
焊盤設計的行業標準和指南提供了設計的參考依據。以下是常見的焊盤設計標準:
- IPC-2221:電子互連產品設計通用標準,涵蓋焊盤、導線、間距等設計要求。
- IPC-7351A:表面貼裝設計標準,為表面貼裝元器件的焊盤設計提供了詳細指導。
- IPC-A-610:電子組件的接受標準,規定了焊接質量和焊點外觀的檢驗標準。
這些標準為設計者提供了焊盤設計的參考框架,確保設計在滿足制造要求的同時,具備良好的電氣性能和可靠性。

焊盤設計是PCB設計中的關鍵部分,直接關系到電路板的焊接質量和電氣性能。通過遵循行業標準(如IPC-2221、IPC-7351A),并根據不同元器件的需求進行精確設計,您可以顯著提高PCB的制造和運行可靠性。在深圳宏力捷,我們秉持嚴格的設計標準,結合豐富的經驗,為客戶提供高質量的PCB設計服務,確保每一塊電路板都能達到最佳性能。
