很多初接觸電子設備的新手會覺得焊接及操作印刷電路板（printed circuit board，PCB）很困難，但其實沒那么難。電路板不像表面上看起來那么脆弱、高端和復雜。只要你遵循一些簡單的準備過程、操作步驟及預防措施，操作PCB的過程可以是非常直覺的。



我們已經說過焊接的基本概念無數次了，所以今天不會著墨這塊。以下的教學不只是將元件焊接（又稱「設置」）到電路板上而已，而是一系列操作PCB的訣竅。有些訣竅雖然簡單但容易被忽視，另外有些訣竅則比較進階，希望這些對于PCBA新手或老手都能有所幫助。



組織、分類和計劃遠比你想像得更重要

剛開始接觸電子設備并開始嘗試組合套件時，那些套件通常會附上一張元件列表及組合步驟，讓你可以在過程中逐一打勾確認。最好的做法，是能在開始前先清點套組中所有元件，并在每個步驟完成后做確認記號。這會是個幫助你工作更順利的好習慣。很多電路板之所以看起來復雜，是因為有太多小零件和更多的焊點需要集中在一塊又小又擠的PCB上。但只要你夠細心有條理，你就能省去很多麻煩。試著花點時間建立PCB計劃、清點元件并把它們暫時分類到不同的箱子或袋子，徹底讀過所有指示后，稍微在腦中構思藍圖，只要你能做到上述步驟，就能輕松地完成工作。



清潔你的電路板

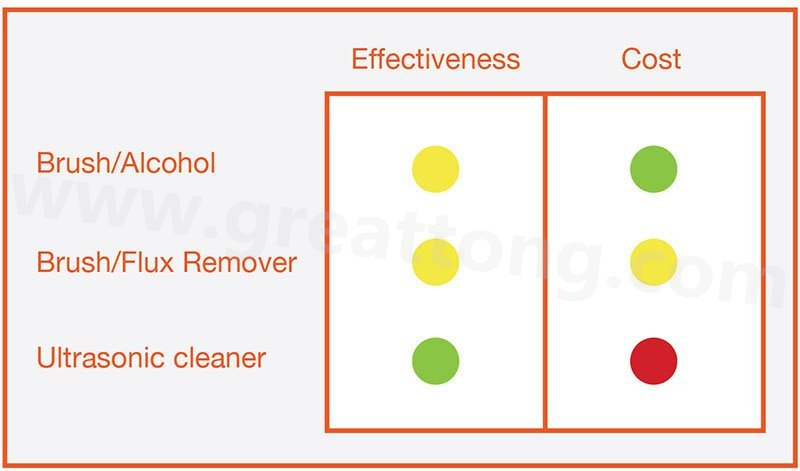

對新手來說，清潔電路板可能是個很詭異的行為，但這絕對有益無害，而且非常重要。設置電路板前及完成設置后都需要清潔。「清潔和焊接是相輔相成的。擦洗過的銅會使焊接的溫度降低，也能潤濕得更徹底，所以擦洗是必須步驟，否則你就得在焊接前將電路板去氧化。我使用的是異丙醇和較好的磨料，例如Scotch Brite，或是擦拭酒精前先用磨砂橡皮擦擦拭過也可以。腐蝕較嚴重的部分，就用玻璃纖維筆處理。不要使用鋼絲絨清潔，因為可能會留下纖維，造成短路。」在Maker.io有個簡單的說明，介紹可用的電路板清潔用具，不過大多數的人最后還是會選擇用酒精和牙刷來清潔。



從最低處設置到最高

PCB可以密集地設置到電路板上，并且很快就會變得擁擠，讓你沒什么空間分配元件、烙鐵和焊料的位置。讓焊接電路板擁有良好配置的其中一個方法，就是事先計劃你要如何設置電路板。從整塊電路板的最低處（通常是電阻）開始焊接你的元件，然后再往上設置。如此一來，較大的元件就不會在你設置低處元件時阻擋在周圍。



使用鑷子

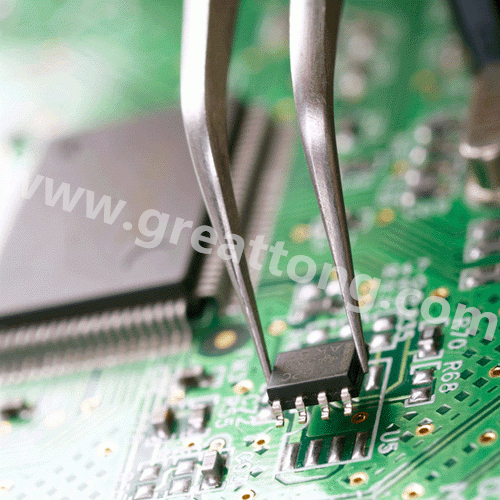

準備一支鑷子。即使你不太會用到小到需要使用鑷子的表面安裝元件，設置通孔插裝元件時，用鑷子操作也會比你肥肥的手指容易。



使用電子元件折腳器

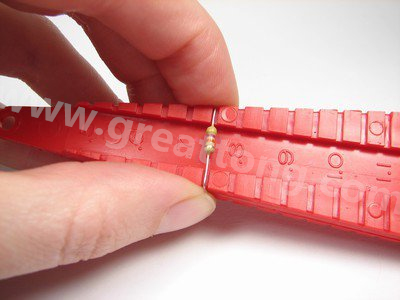

電子元件折腳器經常被供應商烙上品牌后隨意發送。你可以將它收進你的電子工具箱，小巧又實用。只要你可以事先計劃、組織，使電路保持整潔并緊貼電路板，就能更輕松地完成工作。精準的彎折元件接腳可讓接腳有適當寬度，幫助你維持整齊的電路。



使用放大鏡

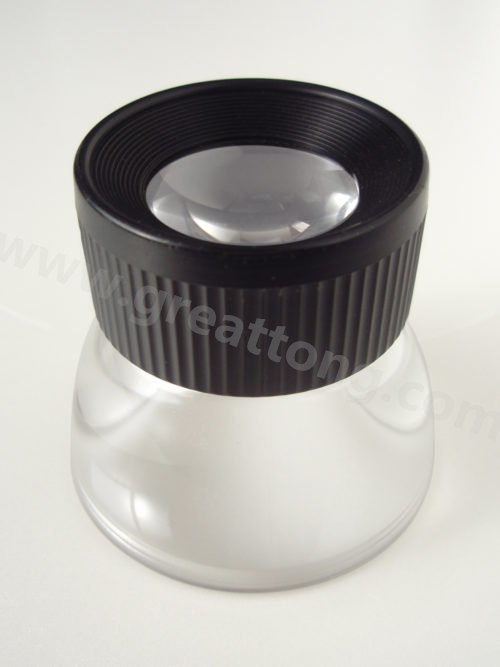

放大鏡等工具可以幫助你順利完成PCB作品，特別是遇到冷焊或錫橋等焊接的疑難排解時。你的手邊最好備有珠寶商的擴大鏡或放大鏡，以便隨時查看你的作品狀況。



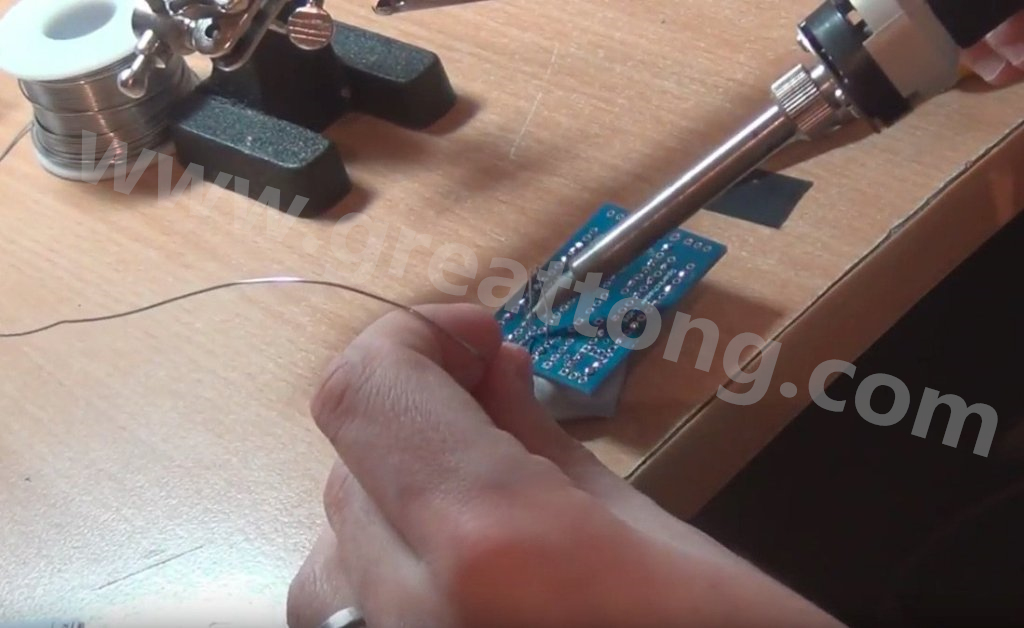

使用萬用黏土做為輔助工具



萬用黏土最被人低估的用途之一，就是做為操作小型元件時的輔助架，可以用來代替一般的輔助夾座。你可以把PCB壓進黏土中也不會留下殘土。盡管你之后會清潔電路板，但使用萬用黏土依然不失為一個好方法。

一旦你開始將這種材料納入你的工作流程中，你很可能會發現自己很常在各種狀況用到它。［來自五個萬用黏土的超強用處］



將排針固定在面包板上

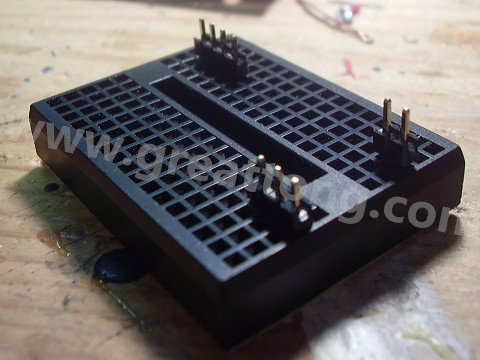

這是個很棒的秘訣，確保排針能夠方正地焊入PCB。將排針焊入PCB時，你可以利用面包板將排針固定好位置。首先將排針插入面包板，然后讓你的電路板在上方對齊，再將排針插入PCB的洞，接著進行一般的焊接就行了。



制作底座

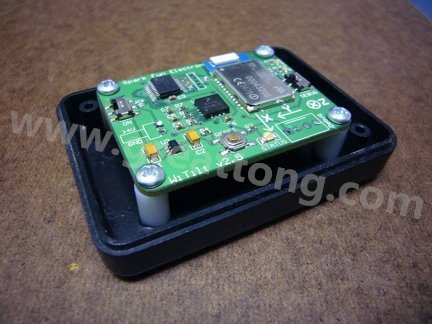

將鋁合金六角管支架用熱熔膠黏在你的專題盒內，如此就可為你的PCB專題制作一個快速、可拆式的底座。首先，用螺絲將支架固定在PCB上。至于支架的另一端，不需要在盒子上鉆洞用螺絲固定到專題盒上，只要直接將支架黏在盒子的底部即可。如果你需要換盒子，只要把螺絲旋開就可以了。熱熔膠的牢固程度，對于非高振動的應用來說已經很足夠，而且如果你想要讓盒子另作他途，支架也可以拿掉，用酒精磨擦即可移除熱熔膠。





用熱熔膠絕緣和其他作用

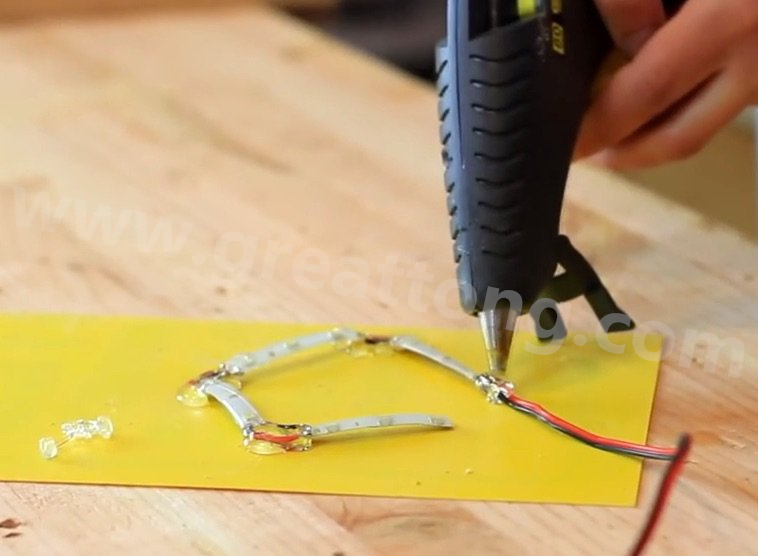

熱熔膠可以應用在PCB和很多其他電子元件上作為絕緣體，不過應該避免讓熱熔膠接觸釋放很多熱能的熱敏感元件上。你可以使用具隔絕性質的元件并適時使用安全線，以達到有密封、防水效果的張力緩沖效果。



先規劃好方向

很多人直接從做PCB開始，但我在開始做PCB前，第一件事是考慮最后的完成情況。任何你想要完美或?qū)I(yè)呈現的成品，都需要先想到完成后的模樣。你設想的方向包含使用對象，以及使用者將如何使用你的產品。產品可攜帶嗎？需要有防水功能嗎？有成本考量嗎？等都是你可以思考的問題。決定方向之后，PCB的尺寸和形狀也將有一定的范圍，然后你就可以著手做PCB了。



PCB玻璃纖維的裁切

如果你需要裁切玻璃纖維（FR4）電路板，避免使用鋸子或刻模機等這類的工具。玻璃纖維很堅硬，而且切割過程中會產生有害的粉塵。大型剪切工具才是正確的選擇。堅固的鐵皮剪或是螺栓割刀都行，可以讓你更省力而且裁切得更精準。
